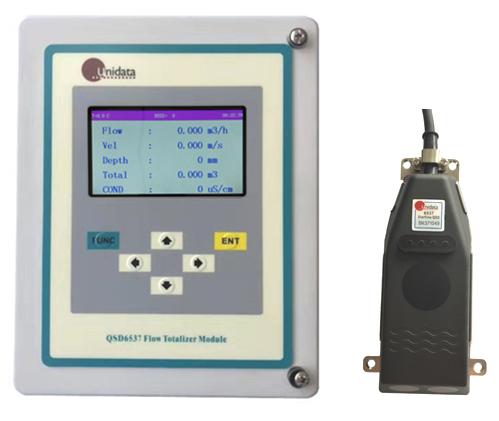

壁挂式多普勒非满管&明渠流量计Starlow QSD6537

简介：

  明渠&非满管流量计QSD6537是澳大利亚Unidata Pty Ltd公司研发的一款高精度的流量监测仪表，其测量的原理是速度面积法，专为明渠和非满管等领域的流速和流量监测而设计。QSD6537传感器集流速、超声波液位、压力液位、电导率测量、温度测量等功能为一体，通过超声波多普勒传感器测量流体流速，压力或超声波传感器测量液位，通过积算仪内置的20个坐标点模拟渠道的形状并计算出渠道的截面积，从而得出精准的流量。
  明渠&非满管流量计QSD6537还具有温度补偿、压力补偿、坐标校正等功能。
  由于其紧凑、坚固、低成本的特性,近几年来在市政地下管网、农田灌溉、海绵城市、黑臭水体处理、城市雨水收集及监测、污水处理厂、水文监测等领域得到了广泛的应用。


特点：

1、可测流速范围为0.02-13.2m/s，精度±1%R，流速范围可选(上限为0.8/1.6/3.2/6.4/13.2m/s) 。
2、正反双向流速均可测，有正负累计及净累计功能。
3、压力液位,量程为0-10m,误差±2mm；超声波液位，量程为0.02-5m,误差±1mm。
4、内置压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。
5、内置温度补偿功能，使测量更准确。
6、可测量液体的电导率。
7、采用数字处理(DSP)技术，使信号采集更稳定，流量测量更准确。
8、传感器为环氧树脂材质，整体灌封工艺，防护等级IP68。
9、内置水平仪传感器，从而测量传感器横向和纵向的角度偏移。
10、便携式内置锂电池，在完全充电的情况下可工作长达50个小时。
11、低功耗版本待机工作电流50uA，工作电流50mA，支持太阳能及电池供电。
12、通过内置20个点坐标模拟计算河道或渠道的截面积从而更精准的测量流量。
13、采用4.5寸彩色LCD显示器，可直观地查看瞬时流量，累计流量，流速，液位,温度，电导率值。
14、4~20mA、脉冲、RS485Modbus接口输出方式，可选配数据存储及GPRS。
15、数据存储卡标配16G，可扩容。存储的数据可直接使用Excel打开查看，无需转换格式。

工作原理和测量参数：

应用：

  广泛应用于下水道，雨水，废水处理厂，小溪和河流及城市排水系统，灌溉用水，工业废水，供排水系统的流量测量和监测，还可应用于江河和潮汐的研究等领域。

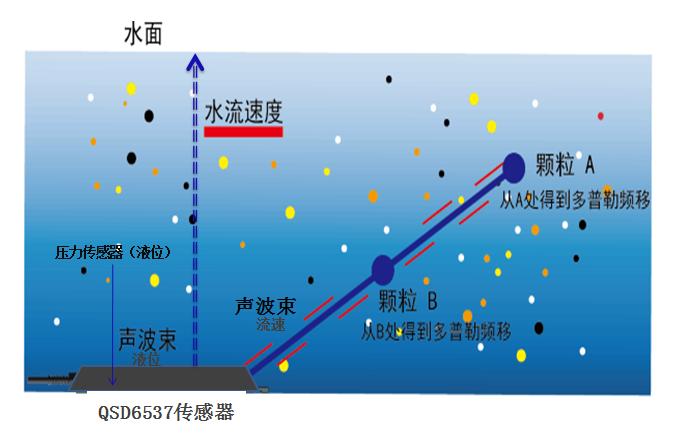

工作原理示意图：

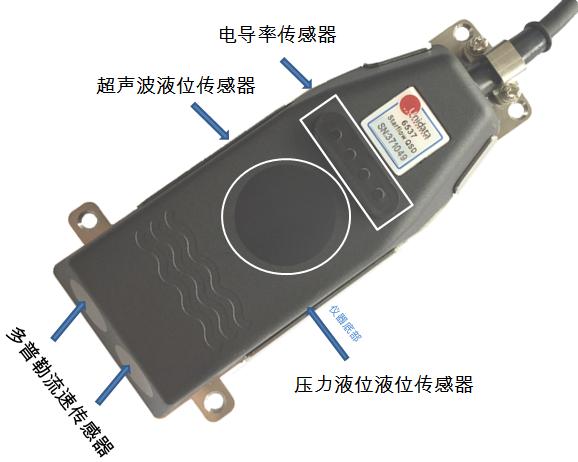

传感器功能示意图

Starflow QSD6537 可以测量如下数据：

  流速；流量；液位（超声波）；液位（压力）；温度；电导率（EC）；倾斜（传感器角度偏移）。

传感器性能指标:

积算仪性能指标:

安装示意图：

非满管:

非满管底部有淤泥:

三角堰:

多边渠道:

矩形槽:

自然河道:
